合金讨论横杆滚轧成型机

机械名称：合金讨论6686十字T型棒材生产线。。。。。

全自动高速高精度长、短横杆滚压成型机

产品尺寸

1.25H*24*1220mm（4`）/1200

2.25H*24*610mm（2`）/600

我们凭证您确认的图纸设计机械

机械简介

1.1、T型钢生产线可由PLC监控。。。。。若是T型钢生产线泛起过失，，，，，PLC将定位过失。。。。。工人易于维护。。。。。

1.2、交织T型钢生产速率：

1.2.1:4`=38M/MIN（1分钟生产30PC）。。。。。

1.2.2:2`=33M/MIN（1分钟生产52PC）。。。。。

1.3、本机可生产产品规格：26*24cross-T。。。。。

差别规格的交流盒辊可在30分钟内替换，，，，，

例如：若是增添一套交流盒辊，，，，，可生产26H*24规格

1.4电力：25kw

电压：380v/400v/415v三相50/60hz或凭证客户需要

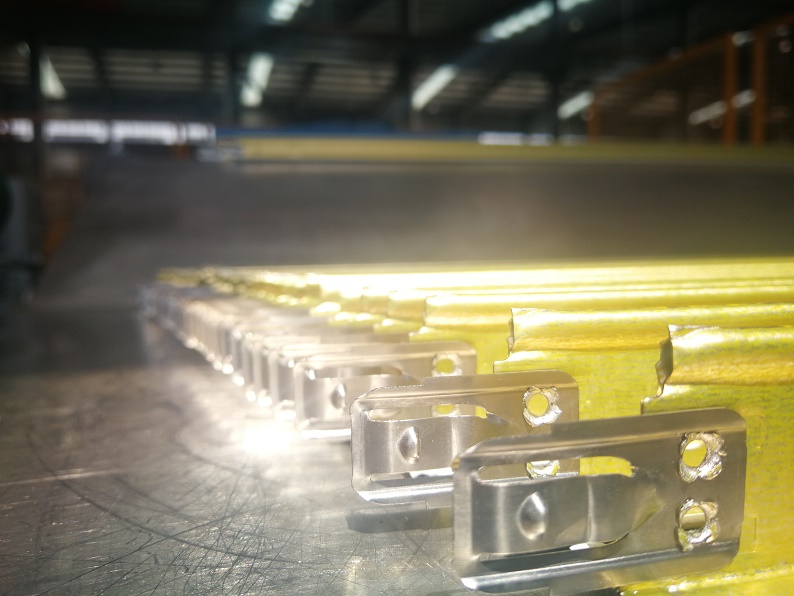

alloy connector cross t bar.jpg

毗连器横杆形状

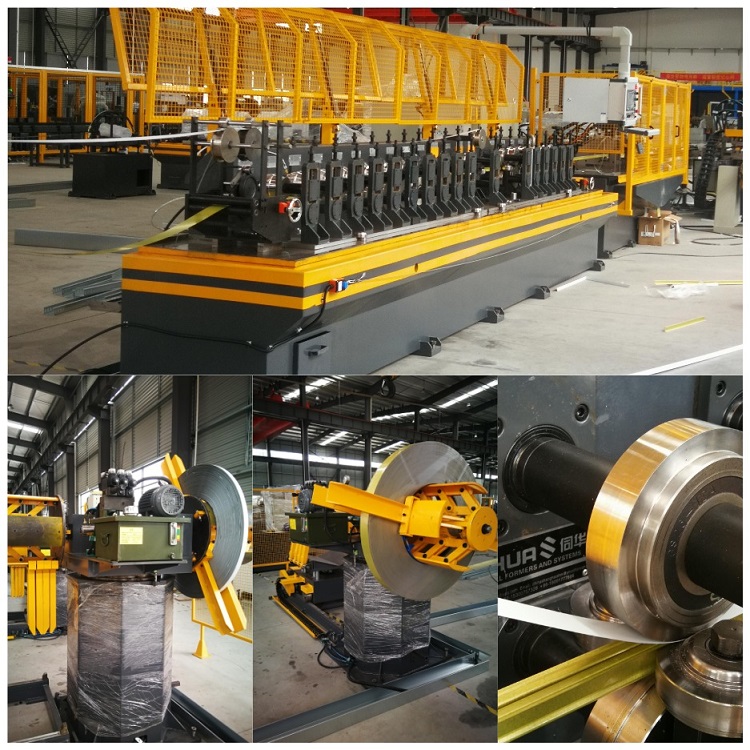

滚压成型机

CROSS T BAR MACHINE.png

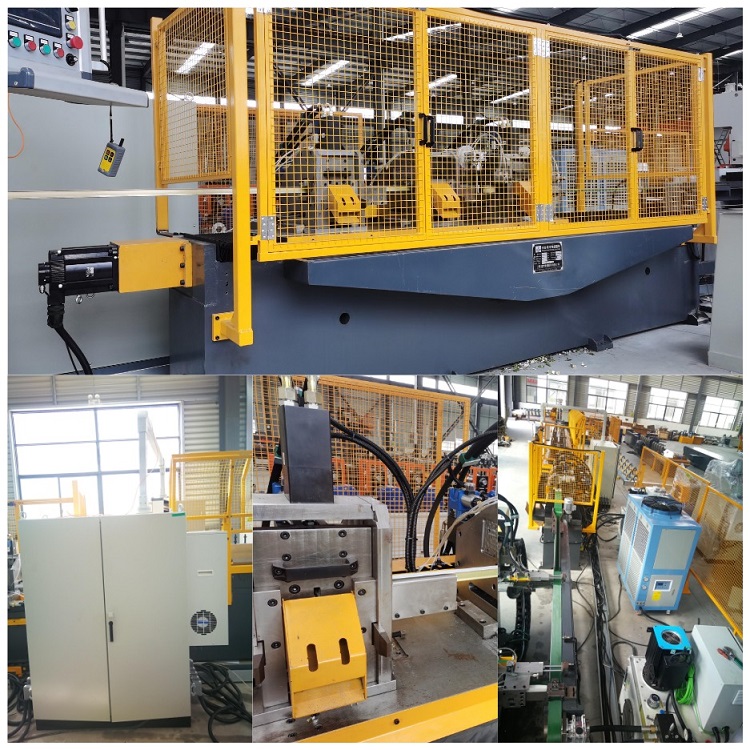

剪切切断系统

CROSS T BAR MACHINE SHEAR TABLE.png

NO.	Part Names	Quantity
1	Double de-coiler (paint steel coil)	1
2	Storage unit for paint steel.	1
3	Double de-coiler (galvanized steel coil)	1
4	Roll former base.	1
5	T-bar roller forming working units. With reducer interchange roller	1
6	Cutting table base	1
7	Punching dies.	1
8	Packaging platform	1
9	Control panel (Electric control system)	1
10	Hydraulic installations	1
